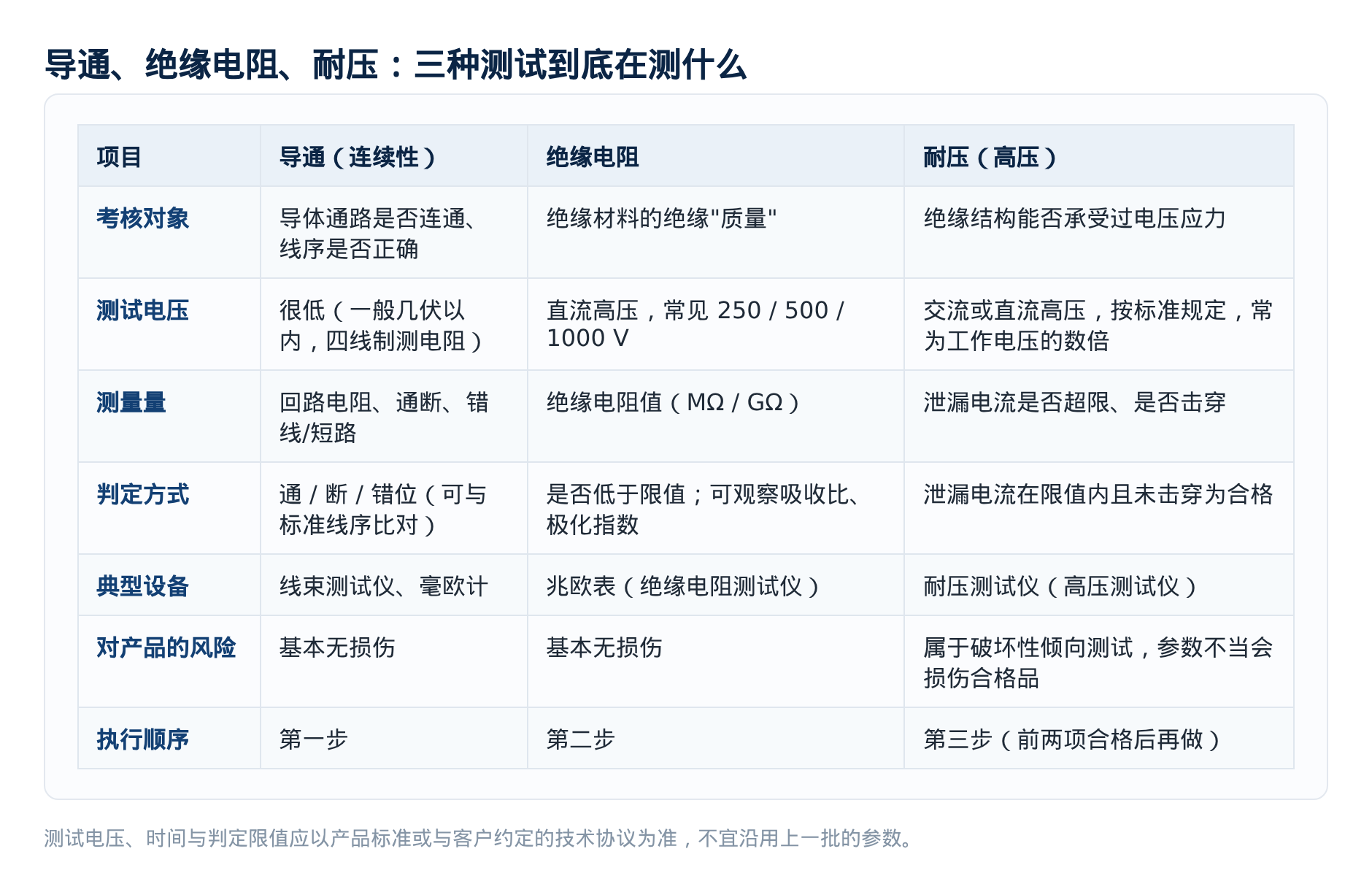

线缆、线束、连接器的检验，绕不开三类测试：导通、绝缘电阻、耐压。它们的名字听起来都在”测线”，但考核的是三个完全不同的问题——接得对不对、绝缘够不够好、绝缘扛不扛得住。把这三者混为一谈，最容易出现的后果是：测试记录看起来挺完整，实际漏掉了真正的风险点。本文把三类测试的原理、参数选择、执行顺序与产线实务逐项讲清。
一、导通测试：先确认”线接对了”
导通测试检验导体是否连通、线序是否正确、有没有开路、短路或错线。它针对的是导体本身，测试电压很低（一般几伏以内），本身不会对产品造成损伤。
多芯线束建议使用专用线束测试仪，而不是人工拿万用表逐根量。线束测试仪会对所有回路逐点扫描，自动与标准线序比对，能识别错线、短路、开路和间歇性接触不良，效率与可靠性远高于人工。要点有两个：一是测试电流与接触电阻，测量细线或端子接触电阻时应使用四线制（开尔文）接法，消除测试导线与接触电阻带来的误差；二是对同一批产品使用同一套标准（黄金样品或线序表），否则判定标准会漂移。
二、绝缘电阻测试：绝缘的”质量”如何
绝缘电阻测试在导体与导体之间、或导体与屏蔽/外壳之间施加直流高压，测量流过绝缘材料的泄漏电流，换算成电阻值。它反映的是绝缘材料的绝缘性能，属于对”质量”的判断。常见测试电压为 250 V、500 V、1000 V，具体选哪一档要看被测对象的额定电压与适用标准。

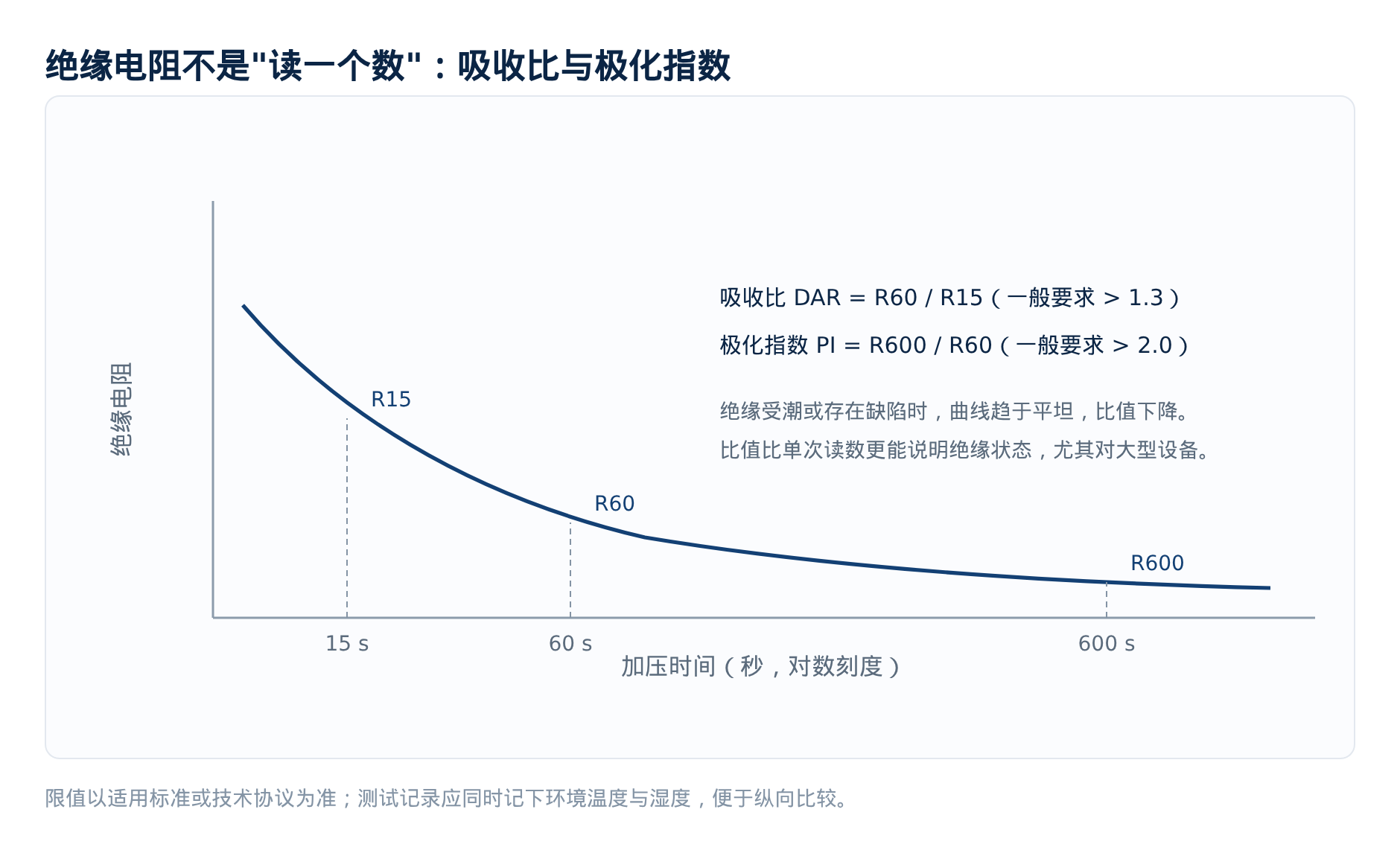

单次读数只是起点。对较大容量或较长线缆，绝缘电阻会随加压时间上升（吸收效应），规范做法是记录 15 s、60 s 以及更长时间（如 600 s）的读数并计算比值：
- 吸收比 DAR = R60 / R15，工程上一般要求大于 1.3；
- 极化指数 PI = R600 / R60，一般要求大于 2.0。
当绝缘受潮或存在局部缺陷时，这条曲线会趋于平坦，比值下降。因此对重要设备，比值比单次读数更有诊断价值。同时要记录测试时的环境温度与湿度——绝缘电阻会随温度升高、湿度增大而下降，纵向对比时必须把环境条件放在一起看。
三、耐压测试：绝缘”扛不扛得住”
耐压测试在导体与地之间施加高于工作电压的应力，检验绝缘结构是否存在薄弱点。它与绝缘电阻测试的关键区别在于电压量级与测试目的：耐压的电压通常远高于绝缘电阻测试，考查的是绝缘强度，判定依据是泄漏电流是否在限值内、以及是否发生击穿。
交流耐压与直流耐压各有适用场合。交流耐压更接近实际工况，但对电容性负载会产生较大的容性电流，对电源容量要求高；直流耐压设备体积小、所需容量低，但施加在绝缘上的电压分布与交流不同，对某些缺陷的检出灵敏度较低。此外，测试电压的上升速度（缓升时间）也很重要：升压过快可能造成不真实的瞬时过冲，造成误判。测试结束后必须充分放电，并确认残余电荷已释放。
四、执行顺序与安全
- 顺序：先导通（确认接线与线序无误）→ 再绝缘电阻 → 最后耐压。接线错误时先做耐压，可能导致误判甚至损坏产品。
- 耐压测试属于破坏性倾向的测试，参数设置不当会损伤合格品的绝缘，电压、时间与限值必须按标准执行。
- 测试后放电不可省略；操作人员应遵守高压作业规范，测试区域应有防护与警示。
五、产线实务：把误判率压下去
实际生产中，测试结论的稳定性比理论精度更值得关注。几个经过验证的做法：
- 控制环境湿度。湿度偏高时绝缘电阻读数会整体下降，容易把合格品判为不良品。
- 限值来源可追溯。测试限值应来自产品标准或与客户签订的技术协议，而不是沿用上一批的参数。
- 接触可靠。测试夹/探针接触不良是绝缘与耐压误判的常见原因，应定期检查与更换。
- 记录可追溯。保存每次测试的电压、时间、读数与环境条件，便于出现争议时回溯。
六、设备选型与验收要点
选线束测试仪看通道数、可测回路数、测试电流与电阻分辨率；选绝缘电阻测试仪看电压档位、量程上限（是否需要 GΩ 级）、以及能否给出吸收比/极化指数；选耐压测试仪看输出电压范围（AC/DC）、最大输出电流、缓升与缓降功能、以及是否具备电弧检测与快速切断保护。验收时建议用已确认合格的样品与人工已知缺陷的样品各测一遍，确认设备既能放过合格品、也能抓出缺陷品。
七、常见问答
问：绝缘电阻测一次不合格，能不能直接判废？
答：不建议。首先排查测试条件——夹子接触是否可靠、环境湿度是否偏高、被测物表面是否有污渍或凝露。排除这些因素后重复测量，若仍明显低于限值再做判定。绝缘电阻受环境条件影响很大，产线上”今天整批偏低”通常先看环境，而不是先怀疑产品。
问：耐压测试电压可以比标准要求打高一点吗？
答：不可以。耐压属于破坏性倾向的测试，电压过高会对合格品的绝缘造成不可逆的损伤，出厂后可能在客户处提前失效。电压、时间与泄漏电流限值都应按标准或技术协议执行，”凭经验加码”是典型的风险操作。
问：如何判断绝缘是”受潮”还是”真缺陷”？
答：可以结合时间特性判断。对被测物持续加压，观察读数随时间的上升趋势：受潮的绝缘通常读数偏低且上升缓慢、比值（吸收比/极化指数）偏小；而存在贯穿性缺陷时读数会明显偏低且基本不随加压时间改善。必要时可先做干燥处理后再复测作对比。
问：带屏蔽层的线缆，屏蔽层接哪里测？
答：一般把屏蔽层作为独立电极，测量导体与屏蔽层之间、以及屏蔽层与外护套之外的电极之间的绝缘。具体接法按产品标准或图纸执行，测试前应确认屏蔽层是否已在内部固定接地，避免形成错误回路。
问：线束测试仪能替代绝缘和耐压测试吗？
答：不能。线束测试仪主要解决”接得对不对”，测试电压低，属于导通类测试。绝缘性能与绝缘强度是另外两个维度，需要兆欧表与耐压测试仪分别完成。反过来，耐压测试也检不出线序错误。三类测试是互补关系，不能互相替代。
八、测试记录建议包含的字段
一份可追溯的记录至少应包含：被测件编号与批次、测试项目与设备型号、测试电压与持续时间、实测读数（绝缘类记录多个时间点）、判定限值与来源、环境温度与湿度、操作者与日期时间。出现争议时，这些字段是唯一能说明”当时到底怎么测的”依据。
