示波器是电测领域最基础的仪器，也是最容易买错的。参数表上一长串数字，真正决定这台机器能用多久、能不能测准的，其实只有三组：带宽、采样率、存储深度。它们互相牵制，任何一项配得过高或过低，都会让整机性价比失衡。这篇文章按”先说清需求、再逐项定量、最后给出典型配置”的顺序讲完。
一、先把三件事定下来
- 要测的信号，最高频率分量大约是多少（注意不是”基频”，而是上升沿对应的等效频率）。
- 信号幅度范围，需要多大垂直量程、是否要测微小信号。
- 需要同时观测几路信号，是否涉及差分或电流测量。
把这三条写在纸上，选型就从”看参数”变成了”配参数”，效率和准确度完全不同。
二、带宽：从上升时间反推，而不是拍脑袋

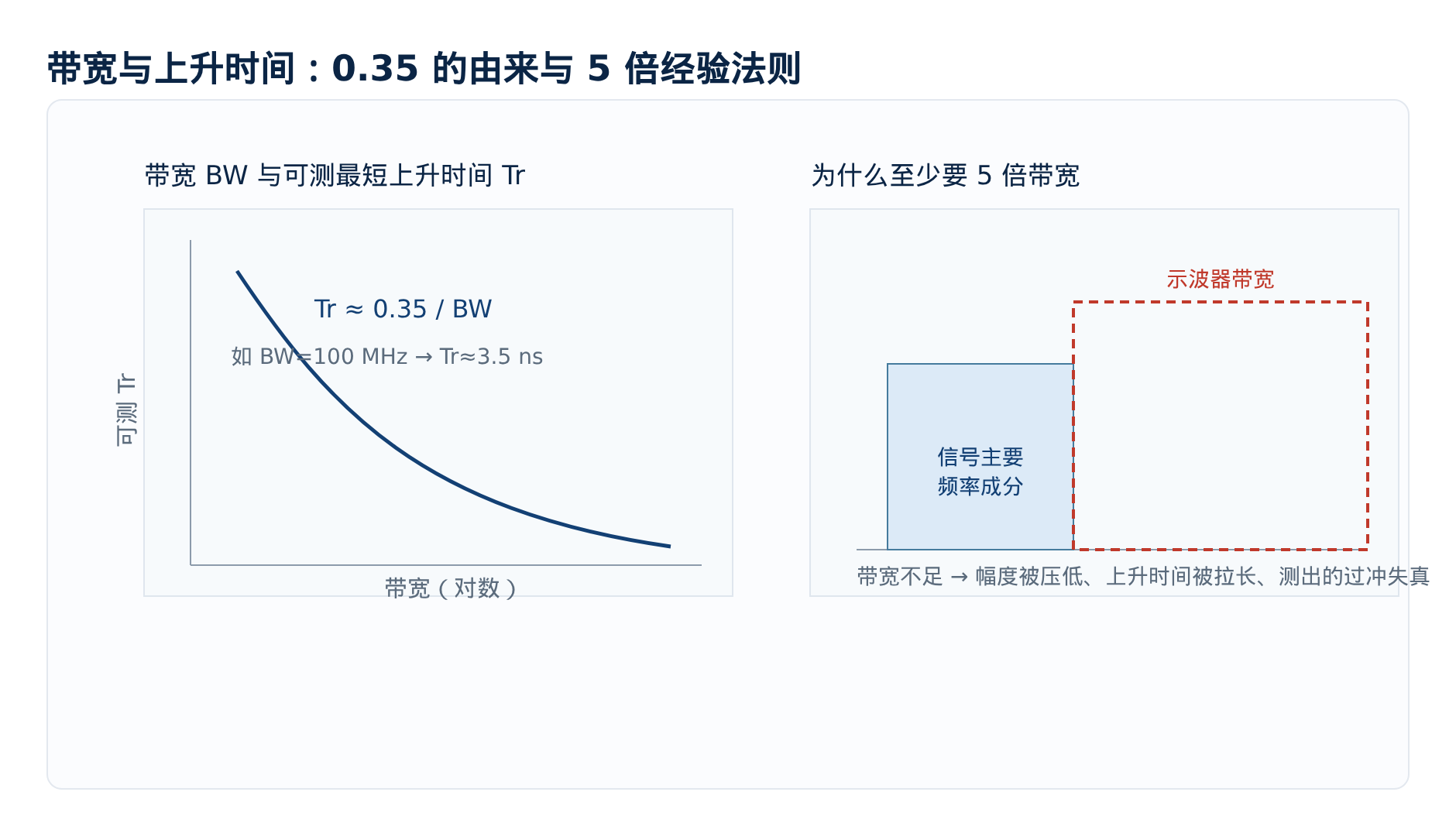

带宽（-3 dB 带宽）决定了示波器能”看见”多快的信号。对矩形波、开关波形这类含丰富高频分量的信号，可以用一条经典近似关系把上升时间和带宽联系起来：示波器带宽 ≈ 0.35 / 信号上升时间。也就是说，一个上升时间为 5 ns 的信号，其等效带宽约 70 MHz。
而工程上通行的是”5 倍法则”：示波器带宽应不低于被测信号最高频率分量的 5 倍。综合下来，测 5 ns 上升时间的信号，建议选择 350 MHz 以上的机型。带宽不足不会让仪器报错，它只会安静地给你一个错误答案——幅度被压低、上升时间被拉长、过冲和振铃被抹平。
三、采样率：至少要跟得上带宽

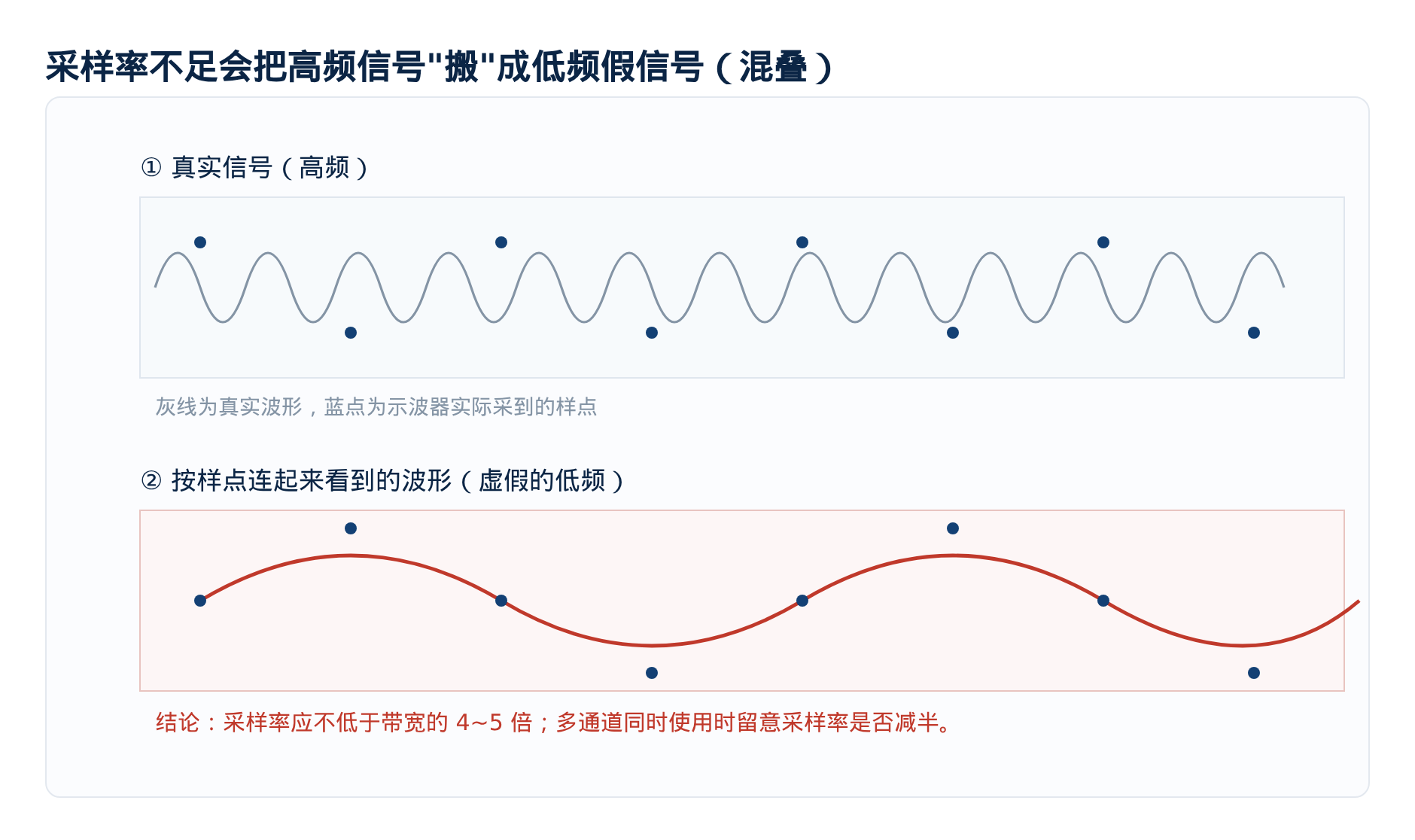

采样率表示每秒采集多少个样点，通行经验是采样率不低于带宽的 4~5 倍。低于这个比例会出现混叠：高于奈奎斯特频率的成分被”折叠”成低频假信号，屏幕上显示出一条并不存在的波形，而操作者往往毫无察觉。
有两个容易忽略的细节。第一，标称采样率常是”通道共享”的，接满通道后每通道采样率可能减半，多通道同时测量时务必确认。第二，示波器通常提供正弦插值（sin x/x）与峰值检测等采样模式，前者用于还原正弦类信号，后者用于捕捉窄脉冲，但都不能代替足够的采样率。
四、存储深度：决定你能不能看清细节
采样率乘以观察时间等于需要的采样点数，这个点数就是存储深度。存储不足时，示波器会自动降低采样率来覆盖整个时间窗，波形细节随之丢失。测量较长时间的串行总线通信、寻找偶发异常脉冲，深存储是刚需；而只看几十微秒的边沿细节，反而更依赖高刷新率。
选择时不要只看”最大存储深度”这一个数字：多数机型在深存储模式下波形刷新率明显下降，操作体验变差。分段存储（把内存划分成多段分别触发采集）在捕捉偶发事件时非常实用，值得作为加分项考察。
五、垂直精度与噪声：测小信号时的分水岭
传统示波器为 8 位垂直分辨率，把满屏分成 256 级；测量小幅度的纹波、噪声、传感器输出时，量化台阶和本底噪声会直接淹没待测信号。近年不少机型提供 10 位、12 位甚至更高分辨率模式，代价是带宽或刷新率有所降低。判断口径可以看有效位数（ENOB）与本底噪声指标，而不是只看标称分辨率。
六、探头：最容易成为短板的一环

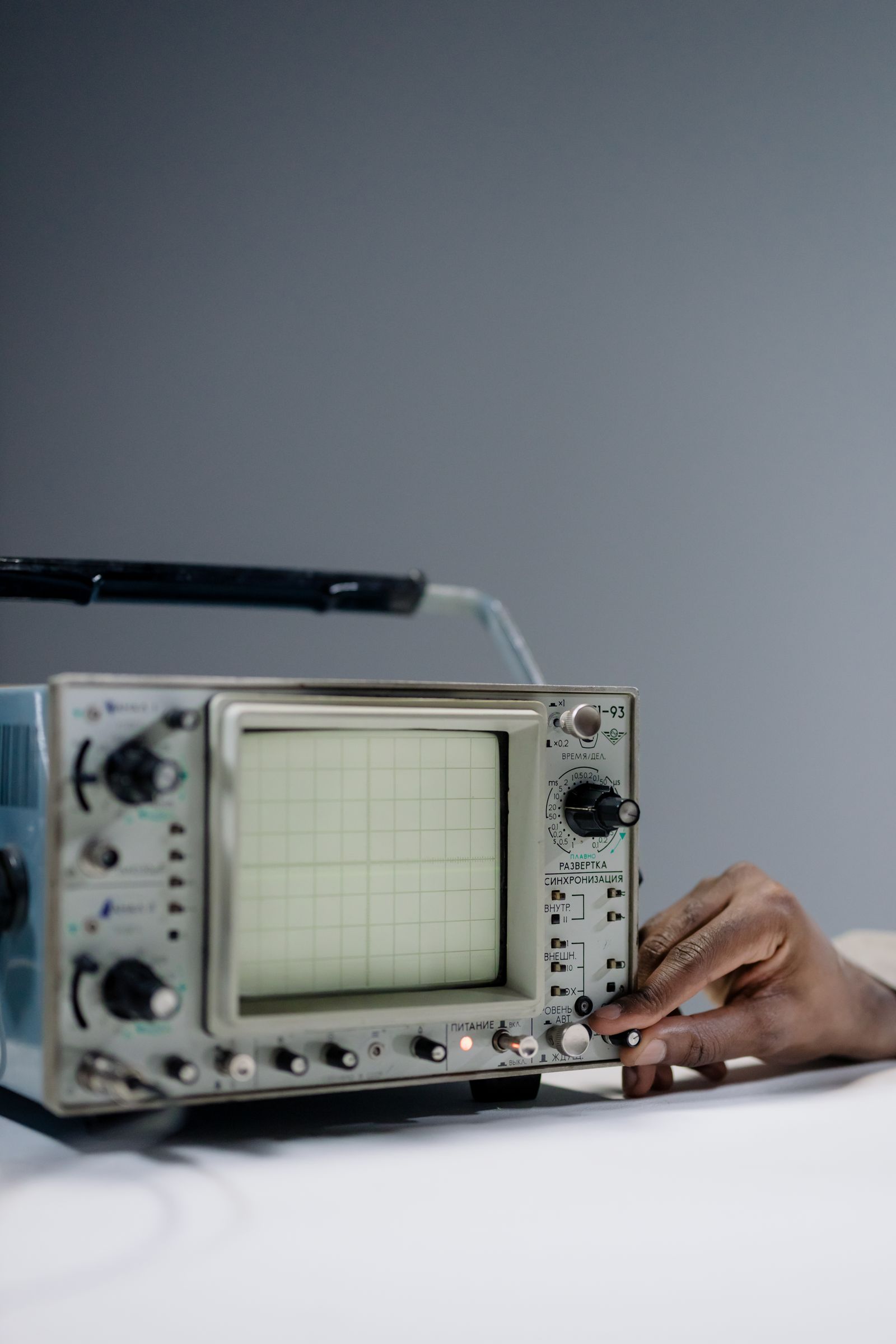

探头带宽不足，前面选再高的示波器带宽也没用。常见探头类型与适用场景：
- 无源 10:1 探头：最常用，输入电容较大，高频下负载效应明显，不适合高速信号。
- 有源探头：输入电容小、带宽高，适合高速数字信号，价格较高且量程有限。
- 差分探头：测量两点之间的电位差，用于变频器输出、市电相关、桥式电路等场合，避免接地参考带来的短路风险。
- 电流探头：测电流需用电流探头或分流器采样，不能靠测压降近似换算。
另外要记住：探头接入电路本身就会改变电路。高频高速测量中，探头的输入电容、接地引线长度都会影响测量结果，接地引线尽量短是基本要求。
七、触发与分析能力：决定调试效率
带宽和采样率决定”能不能测到”，触发与分析能力决定”测得快不快”。基本边沿触发之外，脉宽触发、欠幅触发、序列触发能帮你抓住偶发异常；串行总线解码（I²C、SPI、UART、CAN 等）可以直接把波形翻译成数据帧；模板测试可以对批量信号做合格判定；FFT 可用于快速观察频域分布。做嵌入式与电源调试的用户，这些功能的实际价值往往高于再高 100 MHz 带宽。
八、三个典型场景的配置思路
| 场景 | 带宽建议 | 配置重点 |
|---|---|---|
| 开关电源纹波与环路测试 | 100~500 MHz | 低噪声、垂直分辨率、FFT、合适的纹波探头与短地线 |
| 嵌入式串行总线调试 | 200 MHz~1 GHz | 4 通道以上、深存储、协议解码与条件触发 |
| 功率器件开关分析 | 500 MHz 以上 | 差分探头与电流探头、高采样率、去嵌/探头补偿 |
九、常见误区
- 只看带宽数字，不看采样率是否够、是否通道共享。
- 买了高带宽主机，配了一根普通探头，实际带宽被探头封顶。
- 测小信号时忽视本底噪声与垂直分辨率，以为”能看到波形就能测准”。
- 忽略深存储带来的刷新率下降，日常操作变得迟滞。

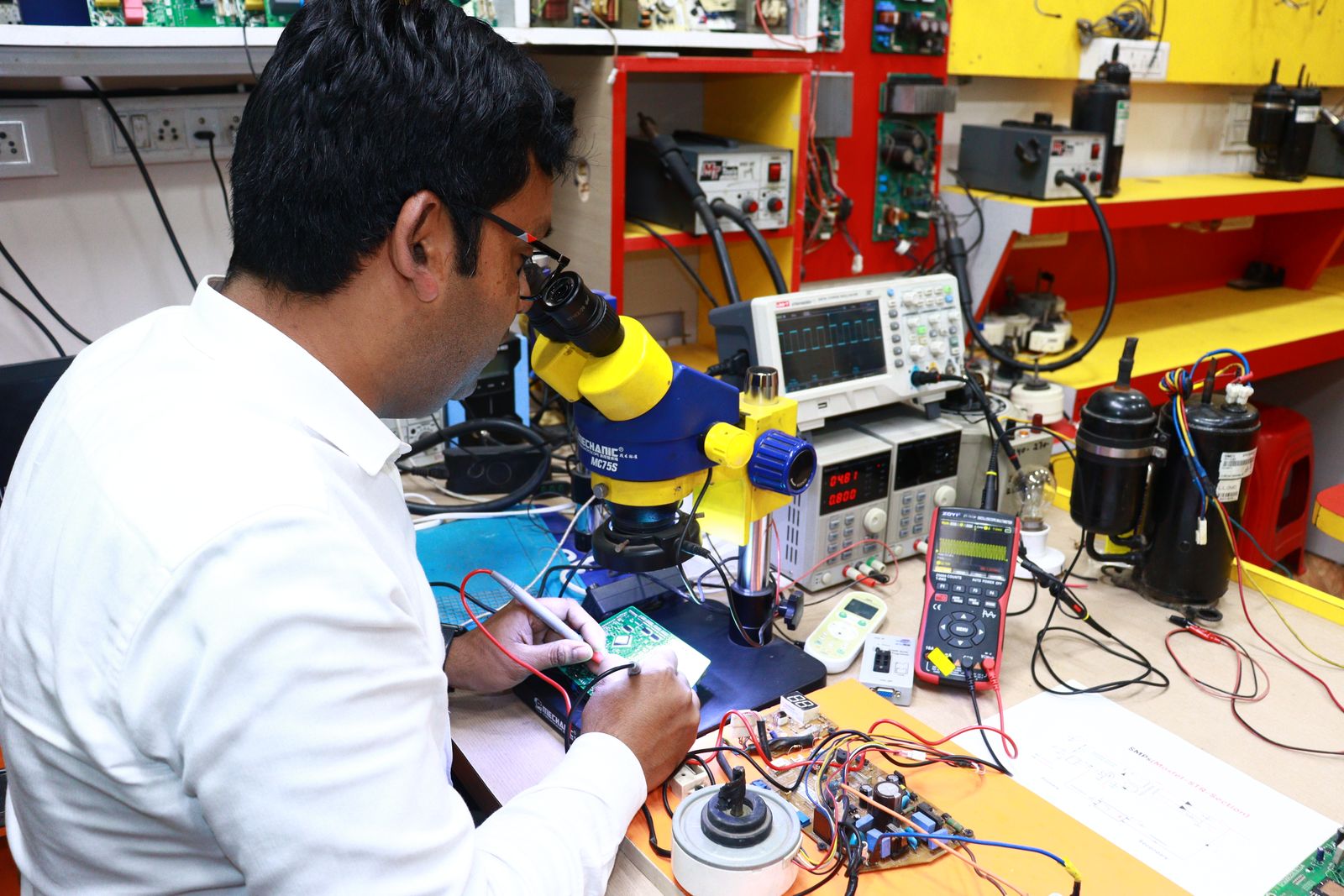

- 忽略附件预算：差分探头、电流探头、衰减器常常与主机价格相当。
十、常见问答
问：带宽买高一点总是好的吗？
答：带宽越高，同价位下采样率、存储深度、垂直分辨率往往越吃紧，且高带宽前端通常伴随更高的本底噪声。如果主要工作是测电源纹波、传感器输出这类小信号，一台带宽适中但噪声低、垂直分辨率高的机型，实际表现会好于一台带宽追求”更大数字”的入门机型。
问：为什么示波器测同一个信号，换个位置探头波形就不一样？
答：这是测量方法带来的差异，而非信号本身变化。探头的接地引线长度、接入点是否是低阻抗节点、以及探头负载对电路的影响，都会改变波形。高频测量时接地引线要尽量短，必要时使用探头专用的接地弹簧而非长鳄鱼夹。
问：怎么看是仪器不够还是信号本身有噪声？
答：把探头从电路上取下并短接探头尖端与接地，此时屏幕上的噪声就是仪器与探头的本底噪声。若本底噪声已经与待测信号幅度相当，说明测量配置不足以支撑这项测量，需要更换更高分辨率的机型、降低带宽限制或优化探头。
问：示波器需要定期校准吗？
答：用于对外出具数据、或作为质量判定依据的场合，应纳入计量校准计划（周期一般由内部质量体系确定，常见为一年）。日常使用可以先用仪器自带的校准信号源检查垂直与水平的基本状态，发现异常及时送检。
问：四通道一次全开出问题怎么办？
答：先确认机型的采样率是否通道共享、接满后是否减半，以及是否触发降采样。多通道同时观察高速信号时，可考虑降低每通道所需的时间窗（缩短存储长度）来保住采样率，或分组依次测量。
