电机测试台架不是”电机加一个负载”这么简单。它是一条从机械量到电参量的完整测量链：扭矩、转速、电功率、温度同步采集，再换算成效率与特性曲线。链条上任何一环的精度或选型不当，都会让最终结论失真——尤其是效率，它对扭矩精度极其敏感。本文按台架组成、测量原理、测试项目、选型流程的顺序展开。
一、台架由哪些部分组成

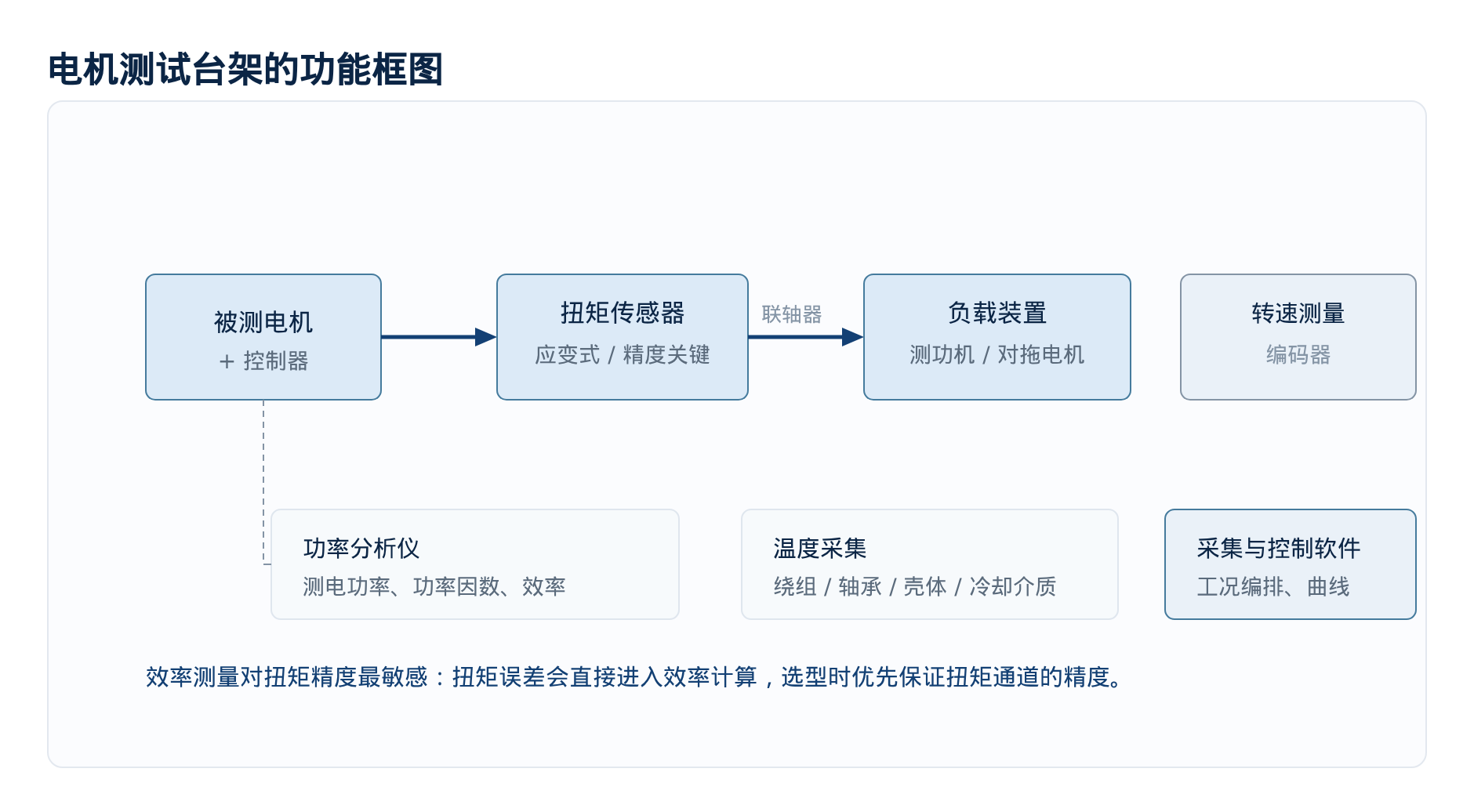

典型台架包含：被测电机与其控制器、负载装置（测功机或对拖电机）、扭矩传感器、联轴器与对中机构、转速测量（编码器或磁电式传感器）、电参数测量（功率分析仪）、温度采集（绕组、轴承、壳体、冷却介质）、以及负责工况编排与数据记录的采集控制软件。这几个环节当中，扭矩传感器与对中机构的地位最容易被低估。
二、扭矩测量：量程选在”工作区间”才准
常用扭矩传感器为应变式：弹性体在扭矩作用下产生应变，由贴片电桥转换为电信号。它有两个与选型直接相关的特性。
- 精度按满量程的百分比考核。若经常测量远小于量程的扭矩，相对误差会被放大。工程上通常希望工作点落在量程的 20%~80% 区间。
- 温度会影响零点与灵敏度。长时间连续测试、环境温度变化大的场合，应选择带温度补偿的型号，并在测试前做零点校核。

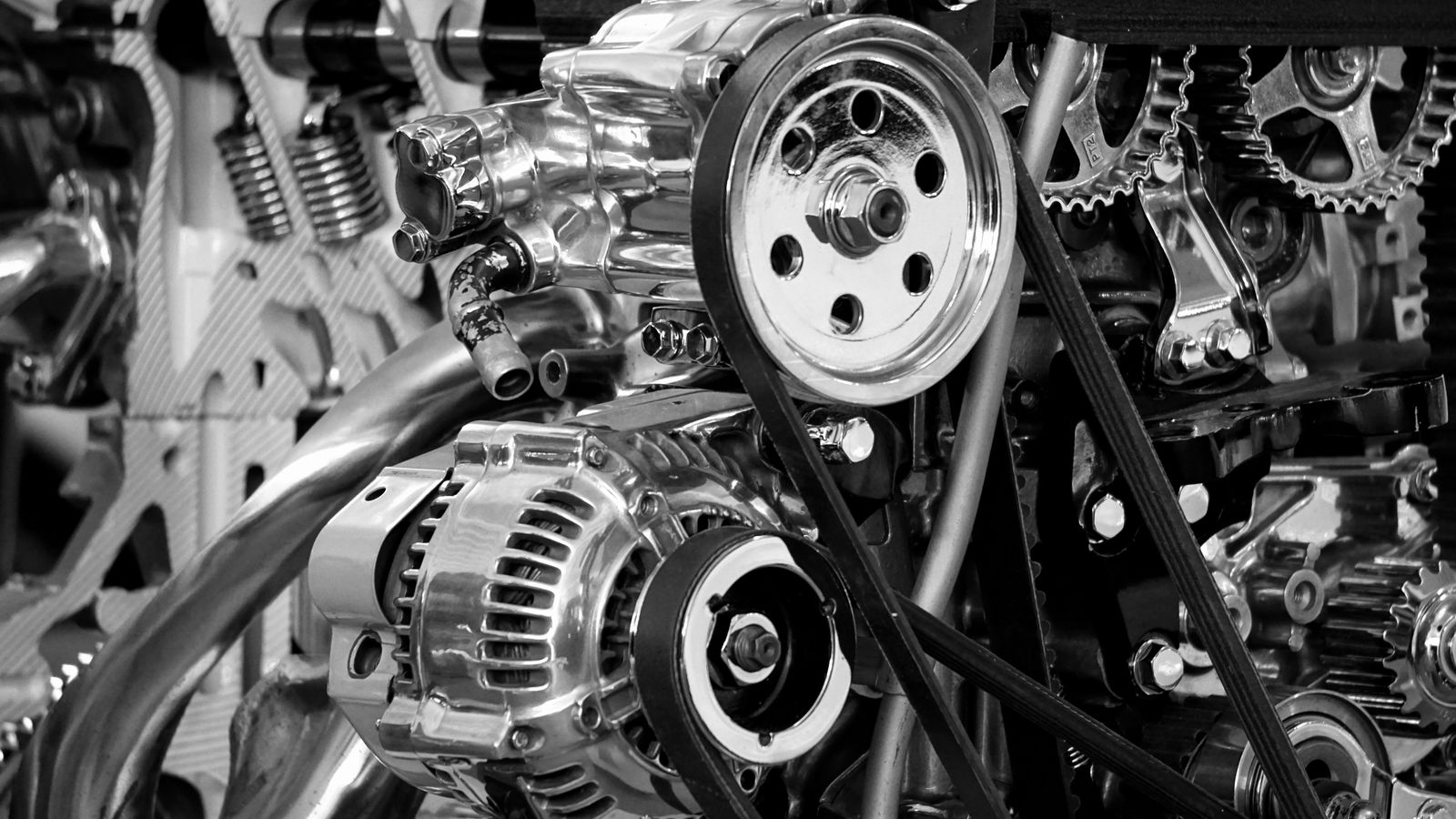

与扭矩传感器配套的联轴器同样关键：扭转刚度过低会引入相位滞后与共振，最终影响动态测试结果；对中不好则会产生附加弯矩与振动，既影响测量也伤轴承。高精度台架通常使用膜片式或波纹管式联轴器，并配可调对中机构。
三、效率测量：误差是怎么被放大的
效率等于机械输出功率除以电输入功率。机械功率由扭矩与转速相乘得到，电功率由功率分析仪测量。这里有一个必须建立的直觉：各测量量的误差会叠加进入效率结果，因此效率的测量不确定度总是大于单个参数的误差。举例来说，若扭矩测量误差为 ±0.5%、转速 ±0.1%、电功率 ±0.5%，那么效率结果的误差量级就接近这三者之和，而不是取其中最小的一项。
由此得出一条实用结论：效率测试台架应优先保证扭矩通道的精度与量程匹配，其次才是电功率测量通道的选择。功率分析仪方面，需要关注通道数、电压电流量程、是否支持三相三线/四线接线、以及能否同步采集多路信号——多通道不同步会把相位误差引入功率因数与功率计算。
四、测什么：从单点到效率 MAP

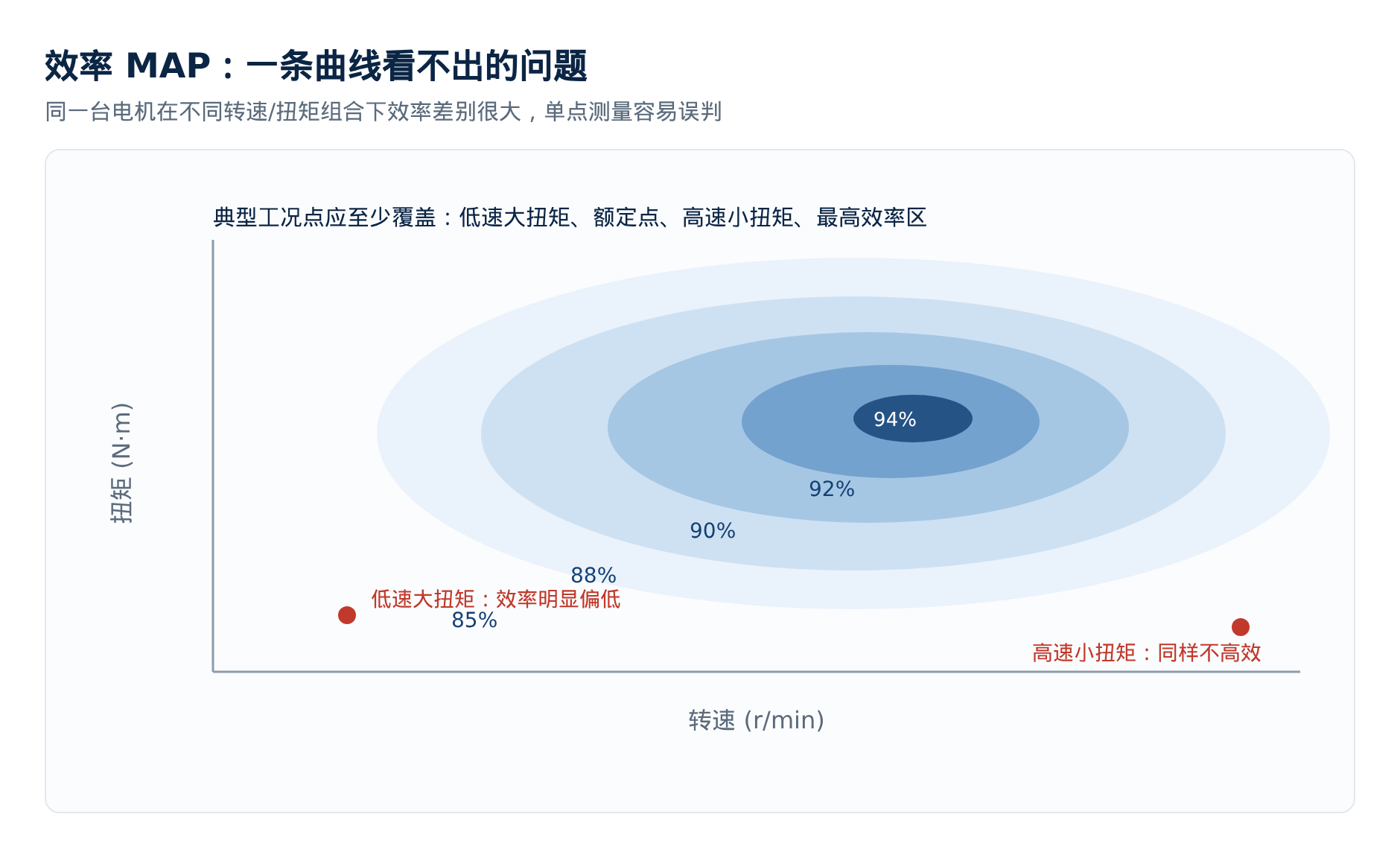

常见的测试项目包括：空载与堵转特性、扭矩—转速特性曲线、效率 MAP、温升试验、振动与噪声（NVH）、动态响应、耐久与寿命。其中效率 MAP 对伺服电机与电驱系统最重要，它是在转速—扭矩平面上取网格点逐点测量后绘制的等效率曲线，能直接反映电机在整条工作区间上的表现。
只测一两个点是不可靠的：从示意图可以看到，低速大扭矩区与高速小扭矩区的效率往往明显低于额定工作点附近的最优区。如果客户的实际工况落在偏低的区域，单点数据会给出过于乐观的印象。建议至少覆盖低速大扭矩、额定工作点、高速小扭矩与最高效率点四种典型工况。
五、惯量与动态测试
做动态响应测试时，负载装置的转动惯量会改变系统的动态特性。如果负载惯量远大于被测电机与负载的惯量，加速过程会被拖慢，测出的响应时间不代表实际应用。工程上通常按”负载惯量与电机惯量的比值”来匹配，并要求台架在所需时间内能完成目标转速变化。做这项测试前，务必把负载侧惯量折算到电机轴并计入总惯量。
六、选型流程：按这个顺序问，不会乱
- 先定对象：被测电机的功率区间、电压等级、最高转速、是否包含控制器。
- 再定测量参数：需要扭矩量程与精度、转速范围、电参量通道数、温度点数。
- 然后定自动化程度：研发阶段需要灵活的工况编排与曲线绘制，产线需要重复性好、节拍快的自动流程，两者的软件需求差别很大。
- 最后定安全与配套：高速旋转件护罩、超速保护、急停、冷却系统、基础与减振。
七、验收时的检查清单
台架交付后建议按下列顺序检查：扭矩传感器零点与标准砝码校核；对中状态复测（用百分表或激光对中仪）；空载运行振动与噪声水平；用标准电阻或已知效率的电机做一次对比测量；温升试验的连续运行能力；以及软件的数据导出与报表是否符合内部流程。完成这些之后，台架的数据才具备可比性。
八、常见问答
问：台架的扭矩量程是不是越大越好？
答：不是。扭矩传感器的精度按满量程百分比考核，量程远大于实际工作扭矩时，相对误差会被放大。应先统计实际测试的扭矩分布，让常用工作点落在量程的 20%~80% 区间；如果同一台架既要测小扭矩又要测大扭矩，可以考虑双量程传感器或两台传感器切换。
问：为什么同一个电机在不同台架上测出的效率差别较大？
答：常见原因有三个——扭矩传感器精度与量程匹配不同、对中状态不同导致附加损耗、以及电功率测量通道的接线方式与相位误差不同。做效率对比测试时，建议固定台架与接线方式，并把环境温度记录下来。
问：能不能直接用变频器给电机加负载，不做测功机？
答：对拖方式确实可以用另一台电机作为负载，但此时必须准确知道负载侧的机械特性，且需要单独测量被测电机的输出扭矩与转速才能算出效率。若只关注温升或耐久而不关心效率，用对拖简化方案是可行的；一旦涉及效率或特性曲线，扭矩传感器与转速测量不可省。
问：效率 MAP 要测多少点才够？
答：取决于用途。做产品对标通常取 8×8 以上的转速—扭矩网格；做控制策略标定需要更密的网格并覆盖实际行驶/运行工况带。点数越多测试时间越长，建议先明确”这张图要给谁看、用来做什么决策”，再定网格密度。
问：温升试验为何要求连续运行较长时间？
答：因为热平衡需要时间。电机绕组温度从冷态升到稳定值通常需要数十分钟到数小时，只跑十几分钟得到的是过程中的温度，不能代表稳态。连续运行能力（冷却系统、台架自身的散热）也是选型时必须确认的一项。
九、常用测试项目速查
| 测试项目 | 关键测量量 | 最容易被低估的环节 |
|---|---|---|
| 空载 / 堵转 | 电流、转矩、转速 | 堵转时间控制（发热快） |
| 扭矩—转速特性 | 扭矩、转速 | 工况点覆盖是否完整 |
| 效率 MAP | 扭矩、转速、电功率 | 扭矩通道精度与量程匹配 |
| 温升 | 绕组/轴承/壳体温度 | 是否等到热平衡、冷却条件是否一致 |
| 振动与噪声 | 加速度、声压 | 对中质量与基础隔振 |
| 动态响应 | 转速、电流随时间 | 负载侧惯量折算 |
