振动试验的结论准不准，很多时候不取决于振动台，而取决于那块把样品装到台面上的夹具。控制仪表的读数是台面的振动，样品真正承受多少，要靠夹具原封不动地传过去。夹具偏软、偏重或者有共振，试验条件就已经不是设定的那个条件了。本文把夹具设计的几个核心问题讲清楚。
一、夹具在振动试验里到底起什么作用
夹具承担的是一件看上去简单、实际上很难做到的事：把振动台的振动，按设定的方向与量级，尽量不失真地传给样品，同时把样品稳稳地固定住，不让它在试验过程中产生位移、松动或附加的弯扭。
难点在于夹具不是一个理想的刚体。它有自己的质量、自己的刚度、自己的阻尼，也就有自己的共振频率。在共振频率附近，夹具不仅不传递振动，还会把振动放大或缩小，并且振动方向会发生改变。样品受到的激励因此与试验条件出现偏差，偏差有多大，取决于夹具做得好不好。
更麻烦的是，这种偏差往往不可见。台面控制点上的加速度完全符合要求，数据记录也漂亮，问题只发生在样品上——而样品上没有测点的时候，谁也不会发现。
二、夹具的三个核心指标：刚性、质量、共振频率
评价一副夹具，绕不开三个指标，它们之间互相牵制：刚性决定变形量，质量决定需要的推力与附加载荷，共振频率则是前两者综合的结果。

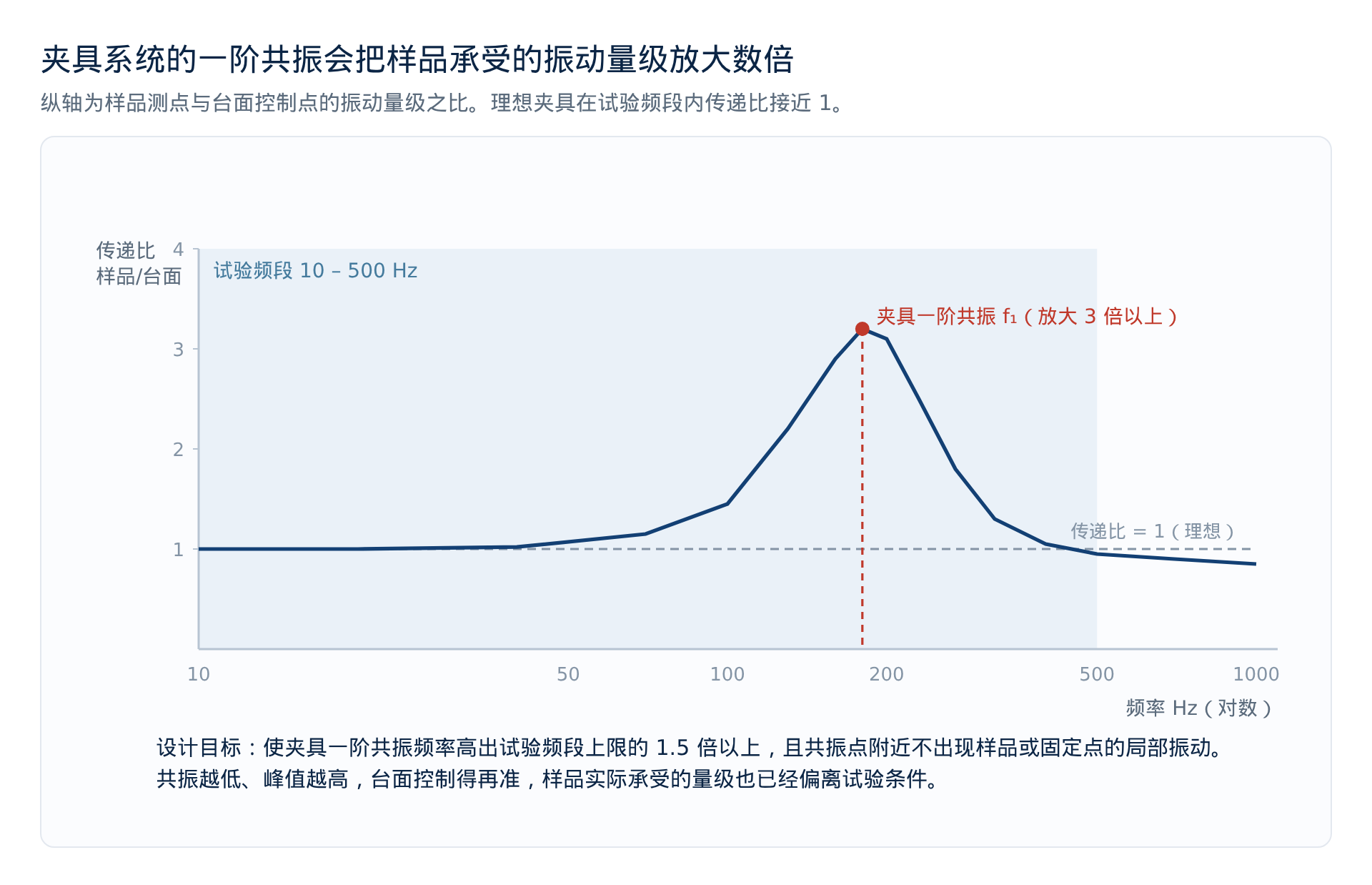

共振频率是最好用的一个综合指标。它越高，说明夹具在试验频段内越接近刚体，传递失真越小。工程上通常希望夹具的一阶共振频率高于试验频段上限的 1.5 倍以上；如果做不到，至少要让共振点明确落在试验频段之外，并且通过实测确认，而不是靠估算。
质量要与推力匹配。夹具质量越大，振动台需要提供的推力越大，能达到的最大加速度就越低，同时也更容易把台面的一阶共振拉低。所以夹具设计不是一味加厚加钢，而是在满足刚性与共振要求的前提下，把质量压到最小。
三、材料怎么选：铝、钢、镁与复合材料的取舍
常用的夹具材料主要是铝合金、钢材，也有用镁合金或碳纤维复合结构的。选择的依据是比刚度，也就是弹性模量与密度的比值，而不是单纯的强度。
| 材料 | 特点 | 适用场合 |
|---|---|---|
| 铝合金（如 6061、7075） | 比刚度高、易加工、成本低、导热好，是绝大多数夹具的首选 | 中小型样品、形状复杂需要整体加工的夹具 |
| 钢材 | 刚性好、耐磨、适合做薄壁高刚结构，但密度大，会明显增加附加质量 | 尺寸小但要求高刚性的夹具，以及需要螺纹连接强度较高的场合 |
| 镁合金 | 密度比铝更低，比刚度更高，但成本与加工难度都更高，抗腐蚀性较差 | 对附加质量极敏感、推力余量紧张的场合，需做表面防护 |
| 碳纤维复合 | 比刚度非常高、阻尼好，但各向异性明显、成本高、连接处需专门设计 | 大型轻量夹具、对共振频率要求高的专用件 |
需要注意的是，材料只是起点。同样用铝，整体铣削成一块的夹具与用螺栓拼起来、中间留有空腔的夹具，实际刚度可以差出好几倍。连接面才是刚度链条里最薄弱的一环。
四、结构与刚度：为什么越厚越好不一定对
一个常见的想法是：把夹具做厚、做重，刚度就上去了。这在一定范围内成立，但收益递减很快。厚度翻倍，弯曲刚度大约按立方增长，可质量也同步翻倍，而共振频率与刚度除以质量的开方成正比，结果往往是厚度增加、频率提升有限，推力余量反而被吃掉。

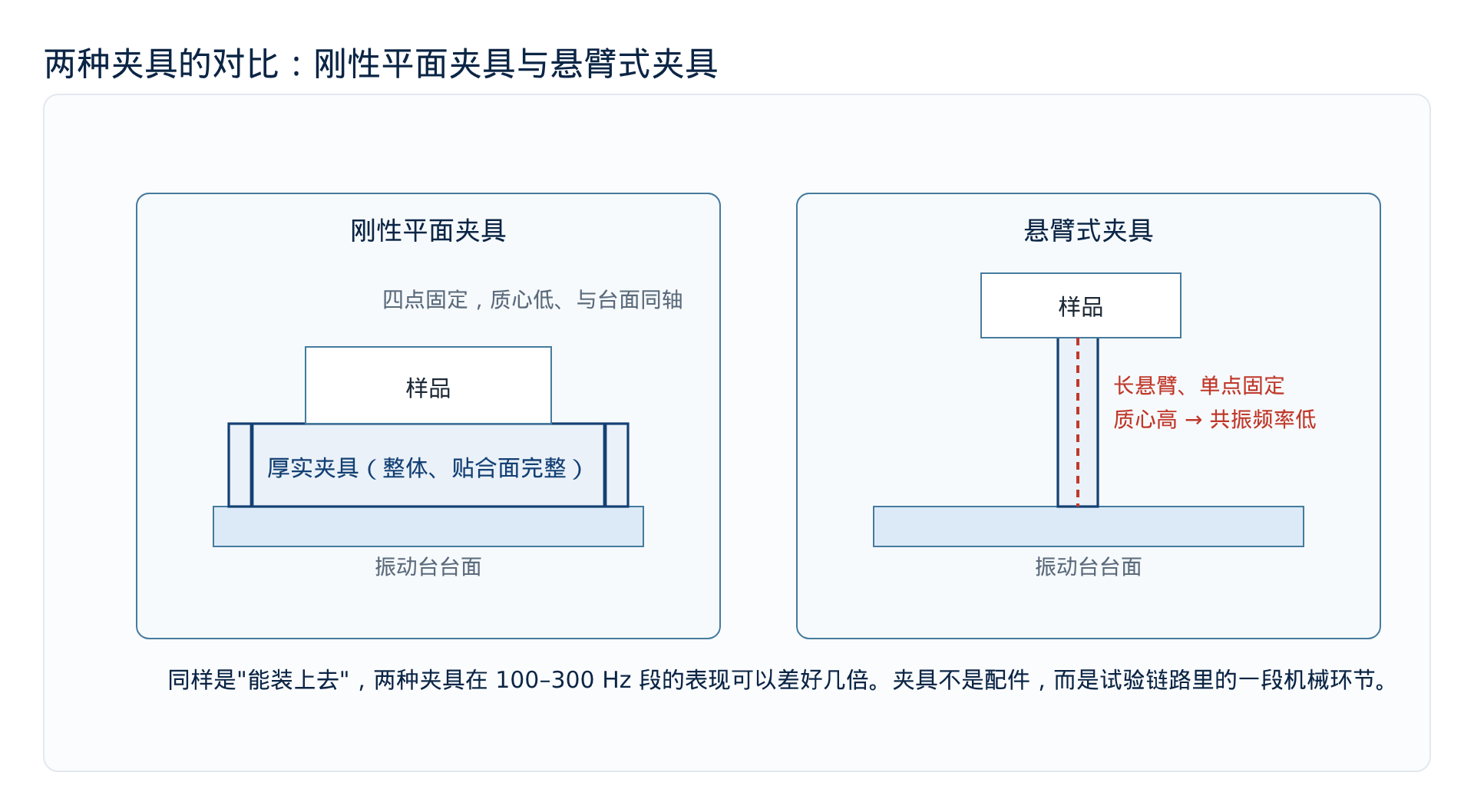

更有效的做法是把材料放到离中性面远的地方，用加强筋、蜂窝结构或封闭截面，在质量增加不多的前提下提高弯曲刚度。同时要避免悬臂结构：悬臂的自由端在振动下会产生较大位移与附加弯矩，一阶共振频率也低，是夹具形式里最吃亏的一种。
如果结构上无法避免悬臂，就要尽量缩短悬臂长度、加大根部截面，并在自由端附近降低附加质量。样品的质心也要尽量靠近台面、靠近夹具的中心，偏心会同时引入附加的转动分量，让样品承受的激励不再单纯。
五、共振点：要避开，也要看得见
夹具的共振无法彻底消除，也不能只看仿真结果就放心。仿真可以指导设计，但材料的实际阻尼、螺栓连接的等效刚度、加工带来的壁厚差异，都会让实测共振频率与计算值出现偏差。
所以夹具做好之后必须做一件事：把空载夹具装到台面上，做一次低量级的扫频，找出实际的一阶共振频率与放大倍数，再装上样品复测一次。空载与带载的共振频率往往不同，样品的质量与刚度会参与进来，这两组数据都要留档。
共振点附近要特别小心两件事。一是量级放大：如果共振在试验频段内，样品上实际承受的加速度可能远高于设定值，试验就做过头了。二是控制稳定性：控制点靠近共振点时，控制仪表的反馈会变得敏感，容易触发保护或者限制，试验根本无法执行。
六、夹具与振动台的连接：别让连接面成为瓶颈

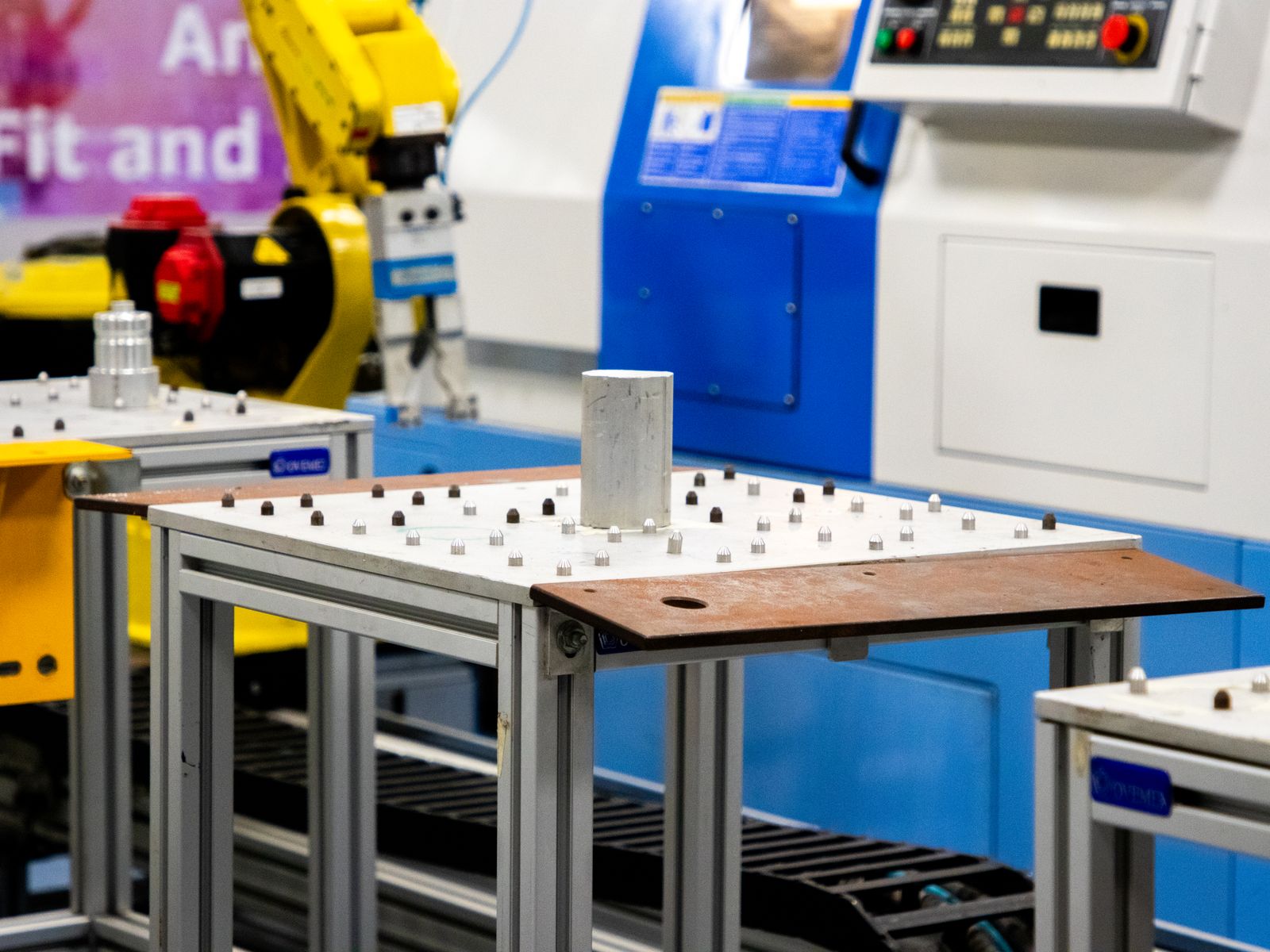

夹具与台面之间、夹具与样品之间的连接面，是整个刚度链条上最容易出问题的地方。接触面积不足、平面度不好、螺栓数量偏少、螺栓没有按力矩拧紧，都会把前面辛苦做的刚度吃掉。
规范做法包括：连接面尽量大且平整，必要时做磨削或加装过渡板；螺栓数量与规格按受力与惯量选，不要只图方便；安装时按对角顺序分步拧紧到规定力矩，并在试验前后各检查一次紧固状态。试验中出现异常噪声、数据突然跳变或者螺栓松动，第一件事就是停机检查连接面。
七、样品固定：固定点、力矩与对称性
样品在夹具上的固定方式，既要满足试验条件，也要尽量接近实际安装状态。以下几点最容易出错：
- 固定点位置：应尽量与实际使用时的安装点一致，否则样品内部的受力路径会与实际不同
- 固定点数量：过少会引入局部应力集中，过多又可能改变样品的边界条件，需要结合试验要求取舍
- 拧紧力矩：按样品与夹具的材料和螺纹规格给出限值，既不能松，也不能把样品或夹具压变形
- 对称与均衡：多固定点时按对角顺序分步拧紧，避免造成样品扭曲或预紧不均
- 隔离与间隙：需要留出振动位移空间，避免样品在振动中与其他部件碰擦
八、夹具的验收与验证方法
夹具不是做出来就能用，验收环节至少应包含下面这些动作，才能确认它确实把试验条件传对了。
- 空载扫频：在低量级下找出夹具的一阶共振频率与放大倍数，与设计目标比对
- 带载扫频：装上样品后复测，确认试验频段内没有明显的共振峰或反共振点
- 测点布置：在台面控制点、夹具上、样品安装点各布置测点，比较三者的量级与相位
- 均匀性与方向：多点测量检查台面与夹具的均匀性，并确认主振方向以外的分量在允许范围内
- 外观与紧固：检查连接面、螺栓力矩、有无裂纹与异常磨损，试验前后各做一次
九、常见错误与自查清单
把常见的坑集中列出来，设计前对照一遍，能省掉大量返工。
- 夹具过重，推力余量不足，试验达不到要求的加速度
- 长悬臂结构，一阶共振频率低且落在试验频段内
- 拼装件过多，连接面刚度不足，成为整体的薄弱环节
- 样品偏心安装，引入附加转动，样品受力与实际不符
- 只做仿真不做实测，共振频率与预期偏差较大却未被发现
- 螺栓未按力矩拧紧，试验中逐渐松动，数据出现漂移
- 缺少带载复测，空载合格就认为夹具没有问题
十、结语：夹具与试验条件同样重要
振动夹具看起来只是连接件，实际上它是试验链路中一段真实的机械环节，会改变量级、改变方向、改变样品的受力状态。把刚性、质量、共振频率三个指标管住，把连接面与样品固定做扎实，再用扫频实测把夹具验证一遍，试验数据才对得起试验条件。
对需要长期重复的振动试验来说，一副验证过、有数据留档的夹具，本身就是实验室的一项基础能力。它决定的不只是一次试验的成败，而是同一批样品在不同时间、不同设备上得出的结论能不能互相对照。
